产品中心

连续缠绕玻璃纤维增强塑料顶管(GRP)

玻璃纤维增强塑料顶管(连续缠绕工艺),是一种采用连续缠绕工艺成型,由树脂、玻璃纤维(连续+短切)、石英砂组成的新型顶管。顶管中含有轴向增强的短切玻璃纤维提高了管道轴向压缩强度。

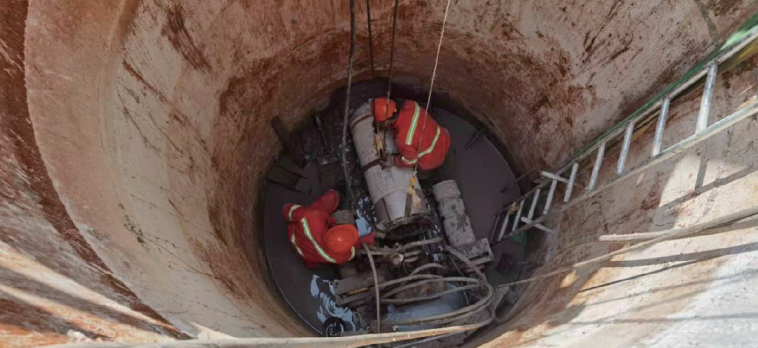

玻璃纤维增强塑料微型顶管(连续缠绕工艺)工程

公称直径 环刚度 管壁厚度 管道节长 管道外径 重量 许用顶力 连接套环厚度(mm) 顶管类型
mm KN/㎡ mm m mm kg/m (KN) 玻璃钢 碳素钢 不锈钢
300 600 33 1.0 366 71 545 5 4 3

400 400 40 1.0 480 114 968 5 4 3
500 300 45 1.0 590 158 1421 5 4 3
600 200 47 1.0 680 196 1756 5 5 3
700 150 48 1.0 780 233 2094 5 5 3
800 120 48 1.0 888 264 2338 6 5 3
900 80 49 1.0 990 300 2699 6 5 3
1000 70 50 1.0 1094 340 3082 6 5 3
1200 50 52 1.0 1296 422 3673 8 5 3
600 120 38 2.0 680 155 1323 5 5 3

700 90 40 2.0 780 189 1647 5 5 3
800 90 44 2.5 888 236 2081 6 5 3
900 70 45 2.5 990 272 2409 6 5 3
1000 60 47 2.5 1094 314 2840 6 5 3
1200 40 48 3.0 1296 383 3287 8 5 3
1400 30 50 3.0 1500 463 4057 8 6 4
1500 30 54 3.0 1608 536 4721 9 6 4
1600 30 58

3.0

1716 615 5639 10 6 4
1800 25 62 3.0 1924 739 6936 11 6 4
2000 25 65 3.0 2130 860 8026 12 7 5
2200 20 68 3.0 2336 997 9367 12 7 5
2400 20 72 3.0 2544 1151 11009 14 7 5
2600 20 76 3.0 2752 1320 12564 14 8 6



性能特点

玻璃纤维增强塑料顶管(连续维绕工艺)除了具备玻璃钢管轻质、高强、防腐蚀以及水力学性能优良外,还具备以下特点。



1.轴向压缩强度高、许用顶力高

玻璃纤维增强塑料顶管(连续缠绕工艺) 轴向压缩强度指标值>85MPa,典型值约为95MPa管道许用顶力大于传统管材,单井顶距长。



2.适用于各类工况条件玻璃纤维增强塑料顶管(连续维绕工艺)轻质高强,在淤泥质土壤中不易发生沉头现象,适用各类复杂工况条件。

规格型号

玻璃纤维增强塑料顶管 (连续缠绕工艺)参数表(重力流)
