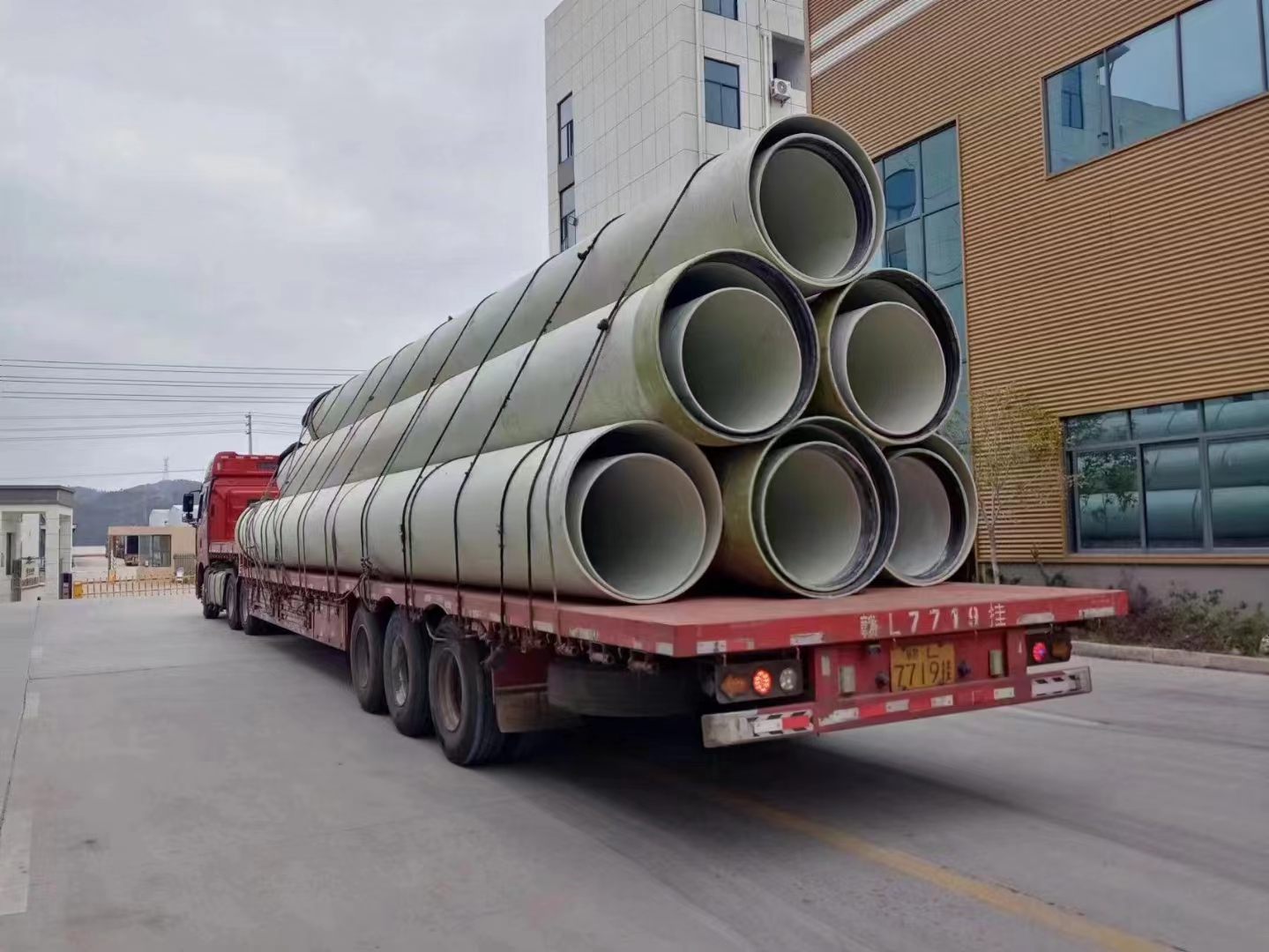

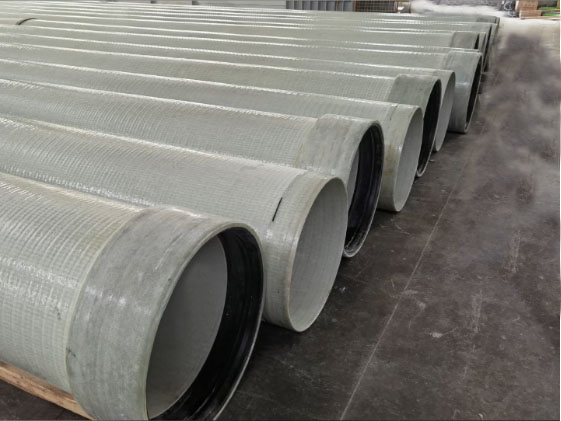

连续缠绕玻璃纤维增强塑料夹砂管（UWFP）

连续缠绕工艺是在芯模上，用长纤维玻璃丝，以一定的斜角径向连续缠绕，在管芯树脂中要掺和一定比例的短纤维和砂，可生产任意长的管段，它的承水压能力一般在2.5MPa以下；往复缠绕工艺是在芯模上，用长纤维玻璃丝，以一定的斜角经径向交叉缠绕，对于有高刚度要求的管材可以加砂，但承受内压较高的管材一般不加砂。


它作为一种新型的输水管材具有适用范围广、质量轻、强度高、耐腐蚀、寿命长、不渗漏、内壁光滑、抗震性能好、安装方便、运输费用低等优势，愈来愈得到人们的认可，特别是与钢管、铸铁管、塑料管、水泥管相比，它所具有的综合性等优势为玻璃钢管的大量采用提供了广阔的发展前景。

产品应用领域

DN 壁厚t PN0.4 PN0.6 PN1.0 PN1.6
重量w SN 5000 SN 75000 SN 1000 SN 5000 SN 7500 SN 10000 SN 5000 SN 7500 SN 10000 SN 5000 SN 7500 SN 10000
300 t（mm） 6.0 6.8 7.4 5.9 6.4 7.3 5.5 6.1 6.7 5.4 6.0 6.3
W（kg/m） 11 12 13 10 11 13 9 11 12 9 10 11
400 t（mm） 7.8 8.6 9.4 7.5 8.3 9.2 7.0 7.8 8.7 6.7 7.3 8.0
W（kg/m） 19 21 23 18 20 22 16 18 20 15 17 18
500 t（mm） 9.2 10.5 11.6 9.0 10.3 11.4 8.3 9.5 10.2 8.1 9.0 9.8
W（kg/m） 28 32 36 27 31 34 24 28 30 23 26 29
600 t（mm） 11.0 12.4 13.7 10.5 12.1 13.1 9.7 10.9 12.3 9.4 10.5 11.5
W（kg/m） 40 45 50 38 44 48 34 39 44 32 36 40
700 t（mm） 12.4 14.0 15.4 12.3 13.8 15.2 11.2 12.6 13.8 10.9 12.2 13.3
W（kg/m） 53 60 67 52 59 65 46 53 58 44 50 55
800 t（mm） 14.3 16.0 17.7 13.9 15.6 17.3 12.4 14.3 15.8 12.2 13.6 15.0
W（kg/m） 70 79 87 67 76 85 59 68 76 56 63 71
900 t（mm） 16.0 18.3 20.5 15.3 17.4 19.2 13.9 15.8 17.4 13.7 15.3 16.7
W（kg/m） 89 102 115 84 95 106 75 85 95 71 81 89
1000 t（mm） 18.4 19.9 22.0 17.0 19.6 21.6 15.2 18.0 19.2 15.2 16.9 18.8
W（kg/m） 114 12 137 104 120 133 91 108 116 88 99 111
1200 t（mm） 20.9 24.4 27.2 19.9 22.4 25.3 18.2 21.2 23.5 17.9 20.0 22.2
W（kg/m） 155 182 204 146 165 188 131 154 171 124 141 158
1400 t（mm） 25.7 27.7 31.5 23.1 26.1 29.9 21.7 24.5 27.0 20.8 23.3 25.3
W（kg/m） 224 242 276 199 226 260 182 208 230 170 193 212
1500 t（mm） 26.0 29.6 32.9 24.9 28.4 31.5 23.5 26.7 30.2 21.9 24.5 26.6
W（kg/m） 242 277 276 199 226 260 182 208 230 170 193 212
1600 t（mm） 27.4 31.3 34.7 25.9 29.5 32.7 24.8 28.3 31.5 23.6 26.4 29.0
W（kg/m） 272 312 348 255 292 325 240 275 308 221 250 277
1800 t（mm） 31.9 36.3 40.2 29.4 33.5 37.2 27.4 31.2 34.6 26.0 29.1 31.9
W（kg/m） 357 409 455 326 373 416 299 341 380 274 310 344
2000 t（mm） 34.6 38.8 43.4 32.7 36.5 40.8 39.6 34.4 38.8 37.1 32.4 36.3
W（kg/m） 432 486 545 404 453 508 358 418 474 338 385 434
2200 t（mm） 37.4 42.9 47.6 35.7 40.9 45.4 31.7 36.2 39.9 30.8 34.8 38.2
W（kg/m） 513 591 659 485 559 623 422 484 537 399 454 503
2400 t（mm） 41.2 47.3 52.3 38.5 44.1 49.2 34.7 39.7 44.2 33.8 38.1 41.6
W（kg/m） 618 711 788 571 658 736 505 581 649 477 543 599
2600 t（mm） 43.6 50.1 56.6 41.5 47.7 53.1 37.2 42.3 46.8 36.8 41.7 45.6
W（kg/m） 7.9 816 926 667 771 861 587 670 745 563 644 710
2800 t（mm） 47.7 54.8 60.8 44.8 51.5 57.2 40.1 45.7 50.5 39.9 45.3 49.8
W（kg/m） 835 962 1072 777 898 999 680 781 865 659 755 836
3000 t（mm） 51.6 59.0 65.4 46.3 53.5 59.9 43.3 49.4 55.2 43.6 49.0 54.0
W（kg/m） 968 1113 1236 861 1000 1121 788 906 1015 766 875 973
备注 本表仅作参考，实际工程以设计值为准。



产品参数表
